Seesii Nanovna-H 2.8'' Vector Network Analyzer 10KHz-1.5GHz - Network Analyzer-SeeSii

Seesii Nanovna-H 2,8'' Vektornetzwerkanalysator 10KHz-1,5GHz

von SeeSii
$49.98 - $49.98
$49.98
$49.98 - $49.98
$49.98
  • Neue, verbesserte Version: Im Vergleich zur alten Version von NanoVNA spart es durch das zusätzliche ABS-Gehäuse und die neue Verpackung mehr Kosten. Die Heißprägetechnologie und der Innenschutz aus Kunststoff reduzieren die Probleme, die durch Transportstöße und andere Prozesse verursacht werden. Unterstützt die Zeitbereichsanalysefunktion (TDR).
  • USB-C auf USB-C: Unterstützt USB-C auf USB-C-Leitung, bequemer für den Anschluss an Mobiltelefone. Kompatibel mit den meisten Android-Telefonen mit der gleichen Bildschirmanzeige (unterstützt das iPhone nicht). Lösen Sie das Problem eines kleinen Bildschirms, unzureichender Helligkeit usw. Außerdem kann der Batterieverbrauch auf der Benutzeroberfläche angezeigt werden.
  • Breiter Frequenzbereich: Der verbesserte Frequenzalgorithmus kann die ungerade harmonische Erweiterung von si5351 nutzen, um die Messfrequenz bis zu 1,5 GHz zu unterstützen. Die Metallabschirmung soll externe Störungen reduzieren und die Messgenauigkeit verbessern. Der 50K-300MHz-Frequenzbereich des si5351-Direktausgangs bietet eine Dynamik von mehr als 70 dB. Das erweiterte 300M-900MHz-Band bietet eine Dynamik von mehr als 60 dB und das 900M-1,5-GHz-Band bietet eine Dynamik von mehr als 40 dB
  • Das Gerät entspricht in Passform, Form und Funktion der Originalausrüstung (OE). Einfache und praktische PC-Steuerungssoftware. Sie können Touchstone-Dateien (SNP) für verschiedene Radiodesign- und Simulationssoftware über PC-Software exportieren. Mit der TX/RX-Methode können die kompletten S11- und S21-Parameter gemessen werden. Wenn Sie S12 und S22 benötigen, ersetzen Sie bitte manuell die Verkabelung des Transceiver-Ports. Weitere Details wurden verbessert.
  • Erfüllt werden die Anforderungen durch die Nutzung des Know-hows von Spectra Premium bei der Konstruktion von OE-Motormanagementsystemen. Platin-Anschlussgewinde reduzieren die Anzahl der Verbindungspunkte und ermöglichen so eine schnellere Reaktion auf Änderungen. Aus Keramik gefertigte Leiterplatten sind durch Kieselgel geschützt und bieten eine hervorragende Beständigkeit gegenüber Temperaturschwankungen und Fahrzeugvibrationen.

Specifications

Package Dimensions：7.76 x 5.04 x 1.14 inches; 7.05 ounces
Item model number：NanoVNA-H
Batteries：1 Lithium Ion batteries required. (included)
Date First Available：November 5, 2019
Manufacturer：Seesii
ASIN：B08132DJLS

2021 Upgraded HW 4.3 VersionNanoVNA-H 10KHz-1.5GHz

2021 New Upgraded Latest Version 3.6 Vector Network Antenna Analyzer 10KHz-1.5GHz MF HF VHF UHF with Shell

ABS case: 58.7mm x 91.3mm x 17.1mm (excluding protrusions)

PCB: 54mm x 85.5mm x 11mm (without connectors, switches)

Measurement frequency: 10KHz -1.5GHz

RF output: 0dbm (±2dbm)

Measurement range: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB(0.9G-1.5GHz));

Port SWR: < 1.1

Display: 2.8 inch TFT (320 x240)

USB interface: USB type-C communication mode: CDC (serial)

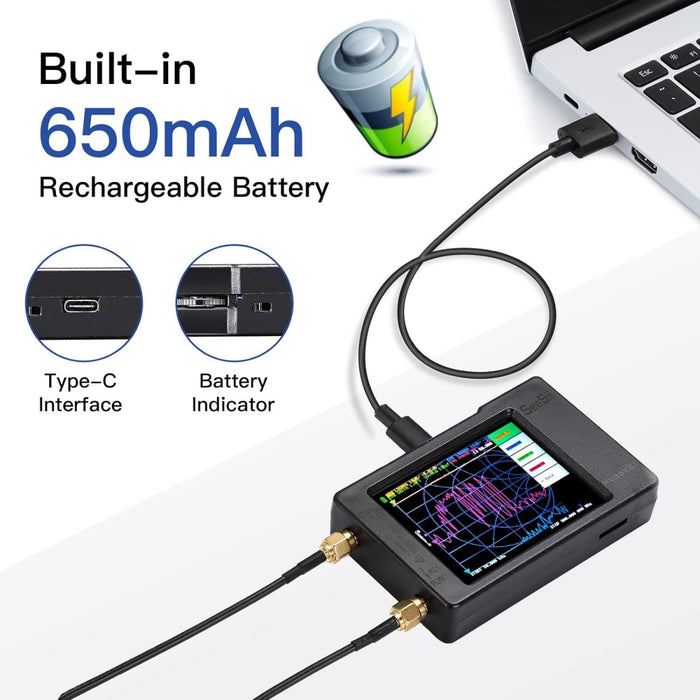

Power: USB 5V 120mA, built-in 650mA-h battery, maximum charging current 300mA

Number of scanning points: 101 (fixed)

Display Tracking: 4, Marking: 4, Setting Save: 5

Frequency Tolerance:<2.5ppm

Frequency Stability:<0.5ppm

Upgraded SD Card Slot Design

Upgraded SD Card Slot Design

Can directly record data to the SD card up to 32Gbwhich is convenient for your data sharing and storage

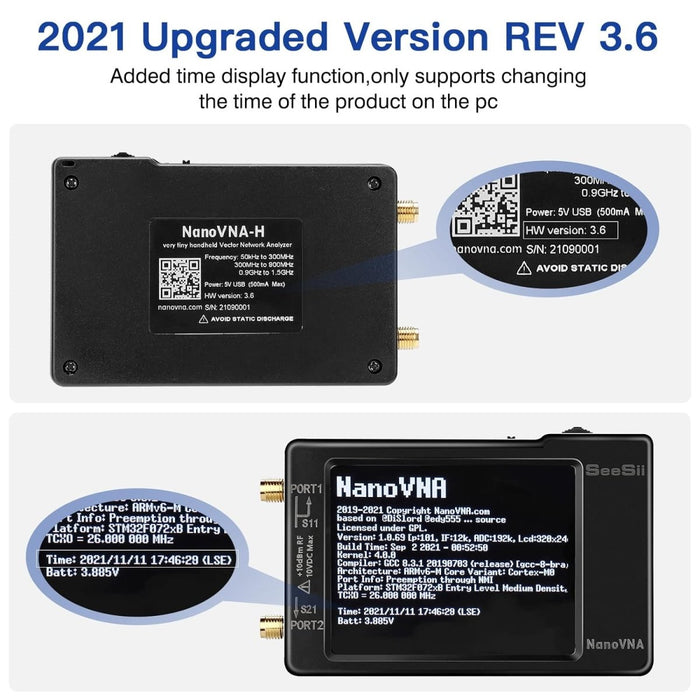

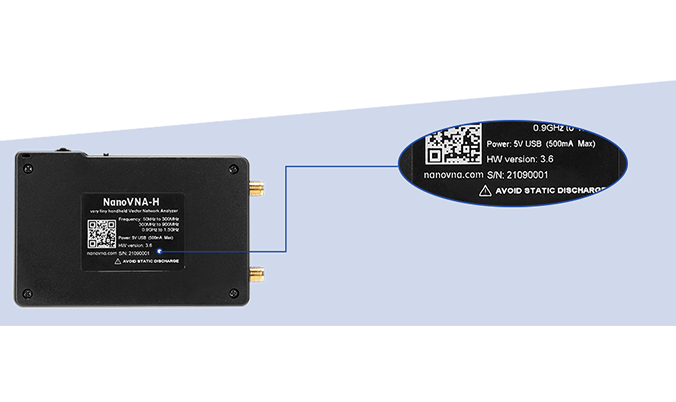

Latest 3.6 HW Version

Latest 3.6 HW Version

Added time display function,only supports changingthe time of the product on the pc

Saving Measurement Data with a MicroSD Card—Support up to 32GB Memory Card

You can use a MicroSD card to save measurement data in SNP format or to save screenshots in BMP format. MicroSD card uses SPI mode and only supports smaller than 32GB and formatted with FAT or FAT32.

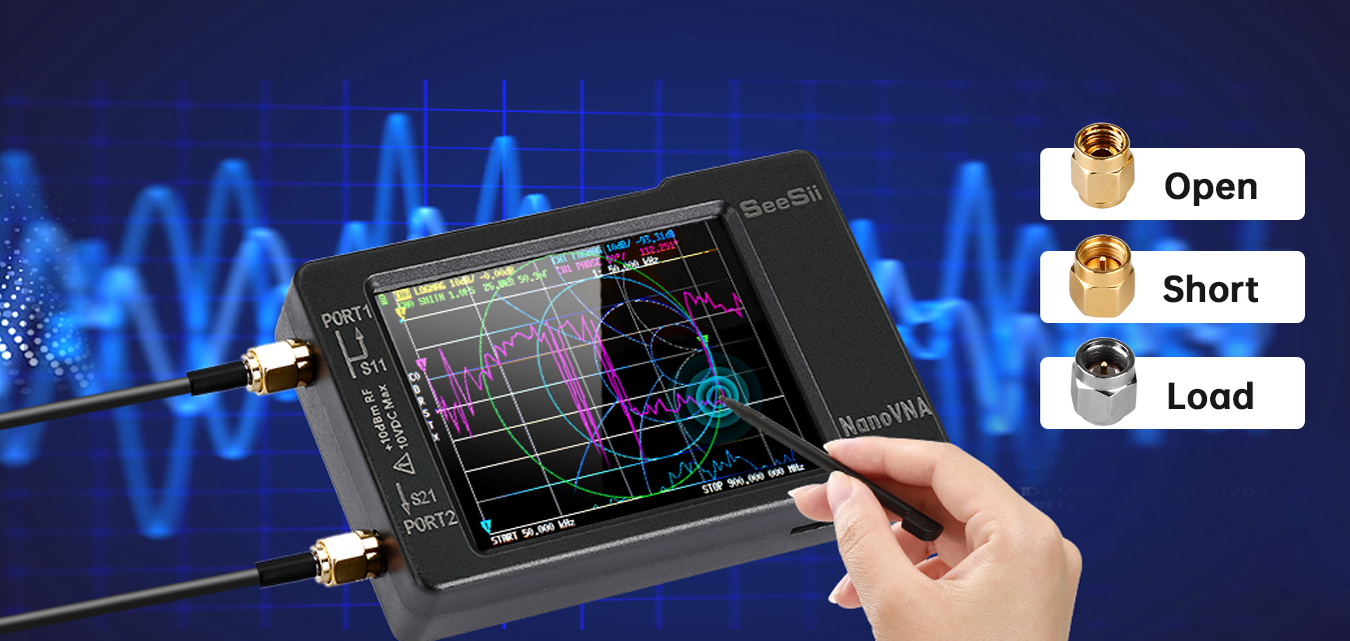

Built-in Calibration Function

Calibration must be performed whenever the frequency range to be measured is changedIf the error has been corrected correctly,the calibration status display on the screenwill be CnDRSTX.n is the data number being loaded

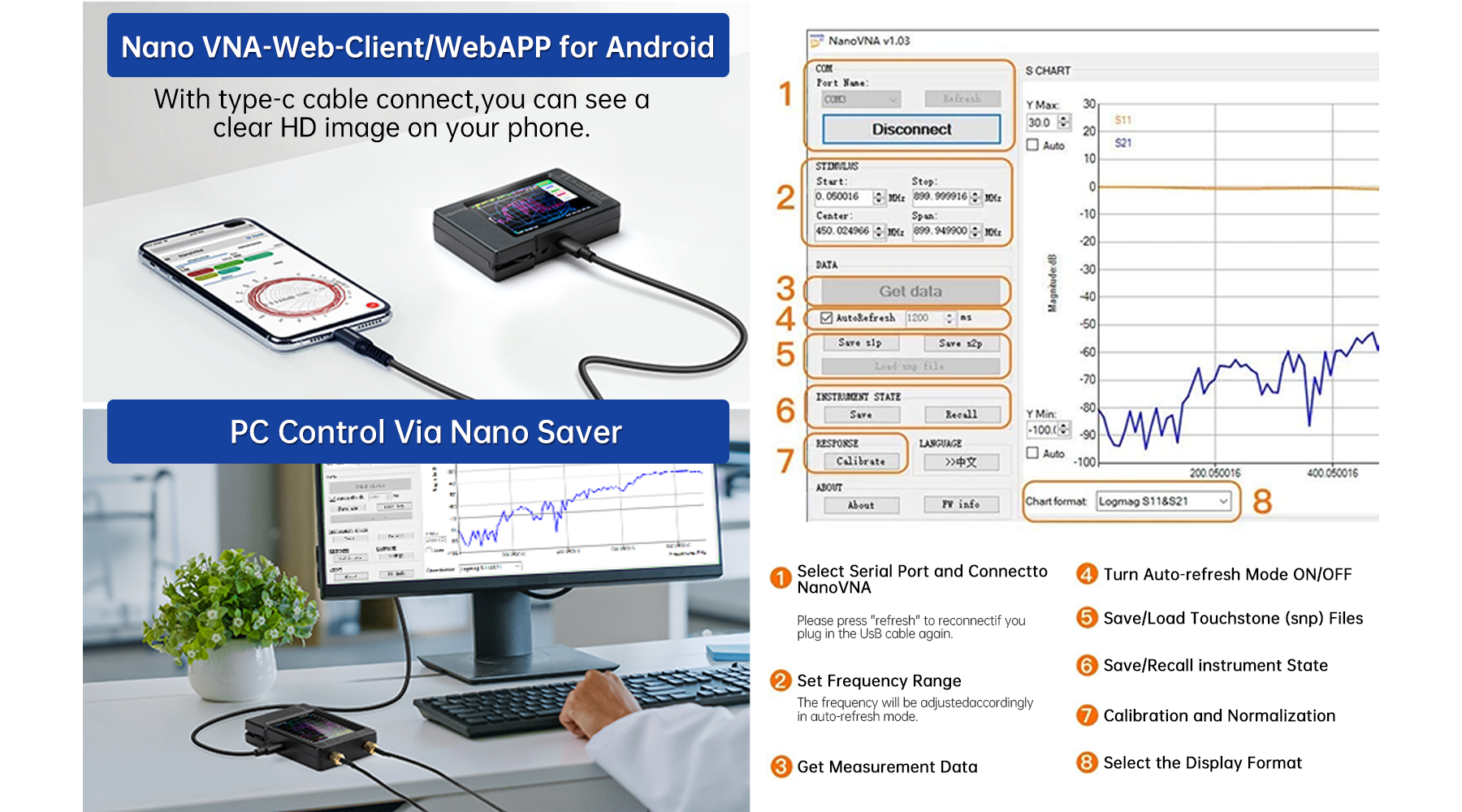

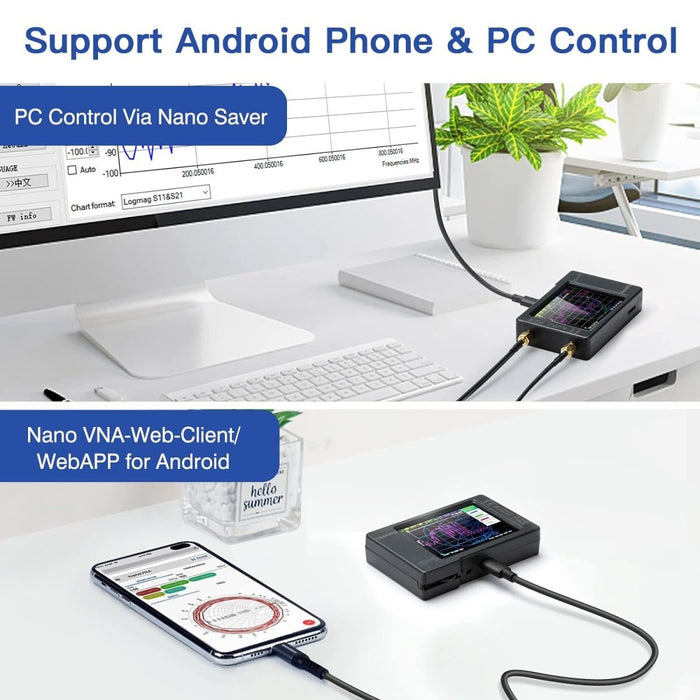

Support Android Phone & PC Software Control

Compare with old version, it supports time domain analysis function (TDR), and more convenient to connect to mobile phones. Compatible with most Android mobile phones. Support Windows Computer Control.
